НАПОЛНИТЕЛЬ СЭНДВИЧ-ПАНЕЛЕЙ: ПЕНОПОЛИУРЕТАН
Наполнитель: пенополиуретан
С начала XX века в России особую популярность приобрёл пенополиуретан (ППУ) — разновидность твёрдой пены, которая стала востребованным материалом в самых разных сферах: от обувной промышленности до космической отрасли. Разберёмся, в чём секрет его успеха и почему он так хорошо подходит для использования в сэндвич‑панелях.
Как получают пенополиуретан?
Пенополиуретан создают путём полимеризации и вспенивания при смешивании двух жидких компонентов с вспенивающим реагентом и катализаторами, которые ускоряют затвердевание смеси.
Ключевые параметры материала — плотность, жёсткость, длительность полимеризации — зависят от пропорций ингредиентов. В зависимости от соотношения жидких изоцианатов и полиолов получают:
мягкие и эластичные пены;
жёсткие пенополиуретаны с высокими теплоизолирующими свойствами.
Структура и свойства
Пенополиуретан имеет ячеистую структуру:
3% объёма — твёрдый материал;
97% — поры, заполненные газом.
Плотность ППУ обычно варьируется в пределах 24–96 кг/м3. Благодаря такому строению материал отлично держит температуру: теплопроводность газов в десятки и сотни раз ниже, чем у твёрдых материалов.
Теплопроводность пенополиуретана:
до 0,0194 Вт/(м⋅К) — стандартный показатель;
до 0,018 Вт/(м⋅К) — при использовании перспективных вспенивателей.
Преимущества пенополиуретана
Почему ППУ так востребован? Вот его ключевые достоинства:
Экологичность. Применение в жилых зданиях разрешено Минздравом РСФСР (№ 07/6 561 от 26.12.1986). Материал используется повсеместно: от подошвы обуви и автомобильных рулей до утепления топливных баков космических кораблей.
Гигиеничность. Подходит для холодильных камер, где хранится продовольствие.
Пароводонепроницаемость. Защищает от проникновения влаги и пара.
Устойчивость к биологическим воздействиям. Не подвержен поражению грибком и плесенью.
Защита от вредителей. Грызуны и насекомые не едят пенополиуретан.
Долговечность. Сохраняет свойства до 50 лет.
Роль вспенивающих агентов
Теплопотери в жёстком ППУ зависят от:
теплопроводности вспенивающего газа в ячейках;
свойств твёрдой фракции;
теплопереноса за счёт конвекции.
При небольших размерах ячеек конвективный перенос тепла незначителен, а вклад твёрдой фракции в теплопотери составляет около 20%. Основная причина потери тепла — газовая фракция. Поэтому критически важна природа вспенивающего агента.
Эволюция вспенивателей:
Раньше использовали трихлорфторметан (CFC‑11, R11, фреон‑11). Однако из‑за негативного влияния на озоновый слой его применение запретили Монреальским протоколом.
Сейчас применяют более безопасные альтернативы:
гидрохлорфторуглероды (HCFC22/R22, HCFC142b/R142b, HCFC141b/R141b);
гидрофторуглероды (HFC, например R134a);
соединения воды и пентана (выделяют углекислый газ при реакции с изоцианатом).
Производство сэндвич‑панелей с ППУ
Процесс изготовления панелей с пенополиуретановым наполнителем включает несколько этапов:
Смешивание компонентов и вспенивание. В ячейки помимо пенообразователя попадает некоторое количество углекислого газа (CO2), который со временем выходит сквозь стенки.
Быстрое расширение жидкой пены. От начала приготовления смеси до затвердевания панели проходит 3–6 минут (зависит от толщины).
Охлаждение и затвердевание. При реакции выделяется тепло: панели толще 100 мм могут нагреваться свыше 150 ∘C. Поэтому перед отправкой потребителю их выдерживают на складах не менее 24 часов.
В сэндвич‑панелях с металлической облицовкой металл защищает средний слой от проникновения газов. Газообмен с внешней средой происходит только через торцы панели — это помогает сохранить изоляционные свойства на долгие годы.
Иллюстрации (описание для подбора изображений)
Рисунок 2. Конструкция сэндвич‑панели
Схема в разрезе: два металлических листа и слой пенополиуретана между ними.
Подписи: «Металлическая облицовка», «Пенополиуретановый наполнитель».

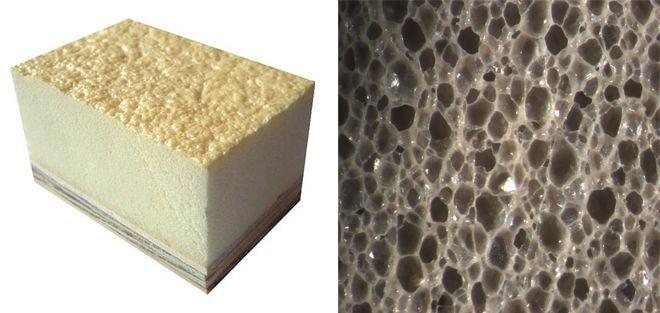

Рисунок 3. Ячеистая структура ППУ
Фото под микроскопом с 20‑кратным увеличением: видны крупные ячейки пенополиуретана.
Фото с 300‑кратным увеличением: детальная структура ячеек, их замкнутость и равномерность.
Схема производства сэндвич‑панелей
Последовательность этапов: смешивание компонентов → вспенивание → формирование панели → охлаждение.
